中国瑞林设计的全国最大平衡重转体工艺钢筋混凝土箱型拱桥南渡江特大桥转体合拢

　　中国瑞林设计的湖北恩施鹤峰县南渡江特大桥于2017年9月25日上午安全、顺利合拢。

　　南渡江特大桥位于湖北省恩施州鹤峰县境内，是省道南鹤公路跨南渡江的一座特大桥，为南鹤公路改造项目控制性工程。该桥全长272.276m，桥高163m。主桥为净跨190m上承式钢筋混凝土箱型拱，是目前国内跨度最大的采用有平衡重转体施工工艺设计的钢筋混凝土箱型拱桥。平面最大转动角度为155°，单岸转动时间为7小时，转出的桥体为带底板混凝土的劲性骨架，单个转动体系质量约6000t，支承转动体系的是工地现场加工制作的普通钢筋混凝土磨心球铰，驱动转体用的是普通千斤顶。

　　近25年来，中国瑞林在全国多个省份设计并指导施工了40余座转体桥，桥跨从55m到190m，转动体系质量从1550t到6000t，是国内设计转体桥数量最多的工程公司，所有转体桥用的是现场制作的普通钢筋混凝土磨心球铰。

　　用普通钢筋混凝土球铰和普通千斤顶按有平衡重转体施工的工艺修建大跨度钢筋混凝土箱型拱桥，不需要大型复杂的缆索吊装设备和技术，工艺简单，把高空作业、水上作业、吊装悬拼作业转换为岸边陆上常规土建作业，因而施工安全、施工简易、质量可靠、造价低。

　　拱桥转体施工技术经历了近四十年的应用和发展，为我国山区拱桥建设作出了巨大的贡献。随着我国桥梁建设的深入发展和全国路网建设逐步完善，可以预期拱桥转体施工技术将会在山区桥梁建设中展现出更强大的活力。

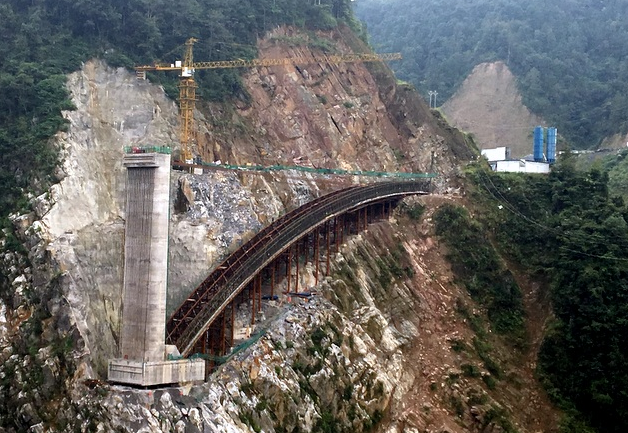

未脱架前的转动体系

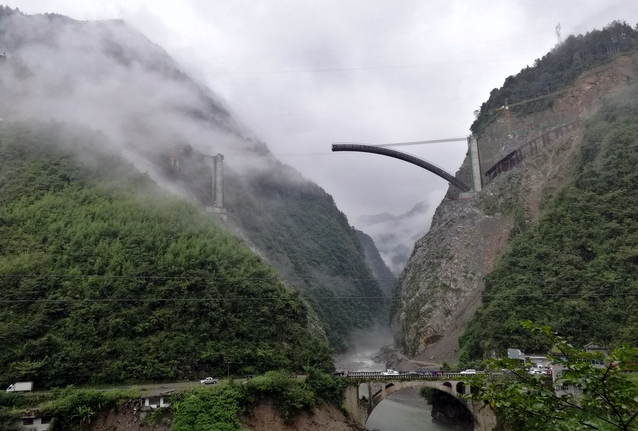

桥梁转体中

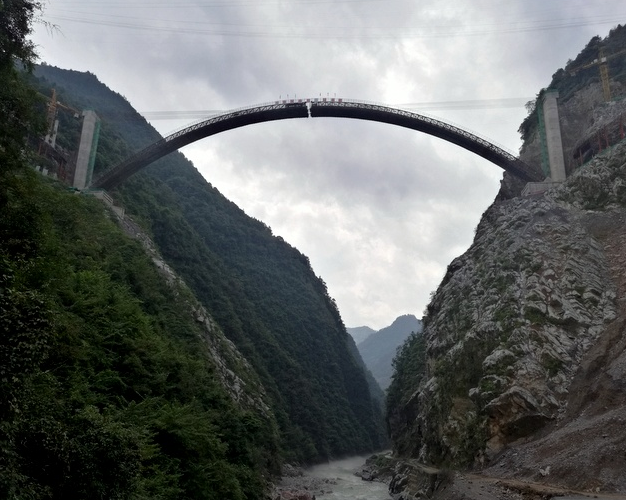

转体到位、合拢
